從IGBT到GaN:10kW串式逆變器設計的關鍵要點與性能優勢解析

發布時間:2025-07-16 責任編輯:lina

【導讀】隨著全球對能源可持續性與安全性的關注升溫,住宅太陽能儲能系統需求持續攀升。當前市場上,2kW級微型逆變器已實現集成儲能功能,而更高功率場景則需依賴串式逆變器或混合串式逆變器。本文聚焦基于TI GaN FET的10kW單相串式逆變器設計,探討其技術優勢與核心設計要點,為住宅太陽能應用提供高能效、高密度的解決方案參考。


隨著全球對能源可持續性與安全性的關注升溫,住宅太陽能儲能系統需求持續攀升。當前市場上,2kW級微型逆變器已實現集成儲能功能,而更高功率場景則需依賴串式逆變器或混合串式逆變器。本文聚焦基于TI GaN FET的10kW單相串式逆變器設計,探討其技術優勢與核心設計要點,為住宅太陽能應用提供高能效、高密度的解決方案參考。


混合串式逆變器架構:從模塊到系統


典型的混合串式逆變器通過穩壓直流母線互聯各功能模塊(圖1),核心子系統包括:


●單向DC/DC轉換器:執行光伏最大功率點跟蹤(MPPT),優化能量捕獲;

●雙向DC/DC轉換器:支持電池充放電,保障夜間或停電時的持續供電;

●DC/AC轉換器:將直流電轉換為低THD(總諧波失真)的交流電,適配電網需求;

●微控制器(MCU):集成電流/電壓測量、電源開關控制、絕緣監測及通信功能;

●電源優化器:通過動態調整提升光伏面板輸出功率,降低外部環境(輻照度、溫度)影響。


從IGBT到GaN:10kW串式逆變器設計的關鍵要點與性能優勢解析

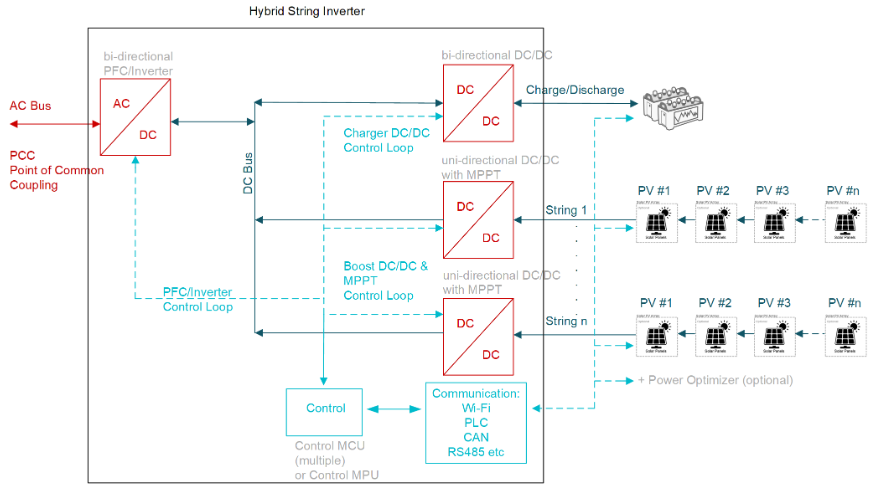

圖 1. 連接到電網的混合串式逆變器的原理圖


IGBT與GaN FET的技術代際差異


傳統串式逆變器多采用IGBT作為功率開關,但其尾電流與二極管反向恢復特性會導致較高開關損耗,且損耗隨溫度升高進一步加劇。為控制熱管理成本,IGBT通常需在5kHz-15kHz低頻下運行,需搭配大體積無源元件與散熱器,限制了系統功率密度提升。


相比之下,GaN(氮化鎵)作為第三代寬帶隙半導體,無少數載流子存儲效應,可顯著降低開關損耗。實驗表明,GaN FET的開關頻率可提升至IGBT的6倍(如134kHz),在保持系統總損耗不變的前提下,大幅減少電感、電容等無源元件尺寸,為高密度設計提供可能。


基于GaN的10kW逆變器參考設計詳解


圖2與圖3展示了TI提供的基于GaN的10kW單相串式逆變器參考設計,其核心模塊包括:


●升壓轉換器(2路,5kW/路):運行于134kHz,負責光伏輸入的電壓提升;

●交錯式雙向DC/DC轉換器(10kW):工作頻率67kHz,實現電池與直流母線的高效能量傳遞;

●雙向DC/AC轉換器(4.6kW):開關頻率89kHz,保障電網側電能質量。


從IGBT到GaN:10kW串式逆變器設計的關鍵要點與性能優勢解析

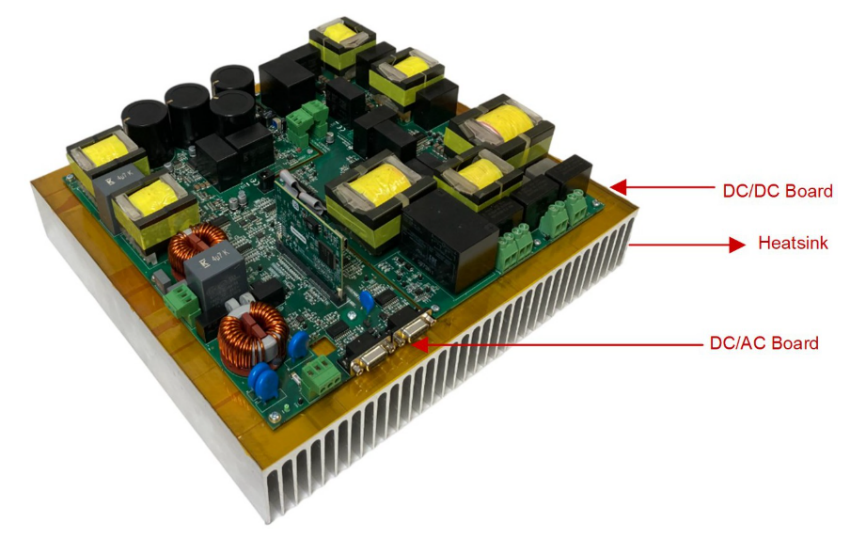

圖 2. 基于 GaN 器件的 10kW 單相參考設計


關鍵器件選型與優勢


●功率器件:采用TI LMG3522R030 GaN FET(650V/30mΩ),集成柵極驅動器,降低BOM成本并縮●小PCB尺寸;其頂部散熱設計使熱阻抗優于底部散熱器件,提升熱管理效率。

控制核心:TMS320F28P550SJ MCU實現四路功率級的實時控制與保護,以電源地(GND DC–)為參考,直接驅動GaN FET(無需底部隔離柵極驅動器)。

●電流檢測:針對不同模塊需求,采用差異化方案——升壓轉換器使用INA181(負電源軌并聯檢測);雙向DC/DC轉換器選用AMC1302(高精度隔離放大器)保障電池電流精度;DC/AC轉換器則通過TMCS1123霍爾傳感器(高帶寬、高精度)降低電網電流THD。


從IGBT到GaN:10kW串式逆變器設計的關鍵要點與性能優勢解析

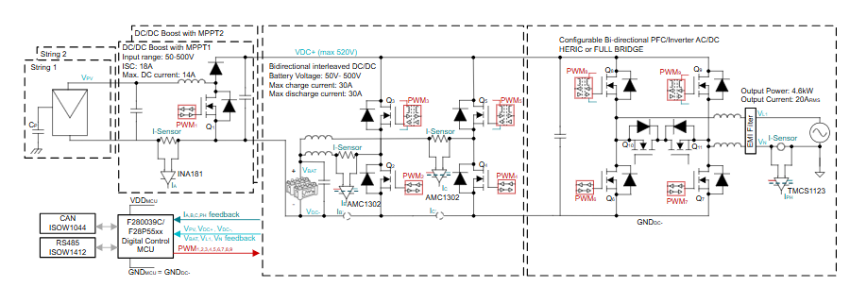

圖 3. 單相串式逆變器參考設計方框圖


實驗驗證:效率與密度的雙重突破


在350V串式輸入、160V電池電壓、230V電網電壓的測試條件下,參考設計在三種典型工況下均展現出優異性能:


●光伏至電網(圖4):效率穩定在98%以上;

●電池至電網(圖5):效率同樣達98%;

●光伏至電池(圖6):效率保持98%水平。


從IGBT到GaN:10kW串式逆變器設計的關鍵要點與性能優勢解析

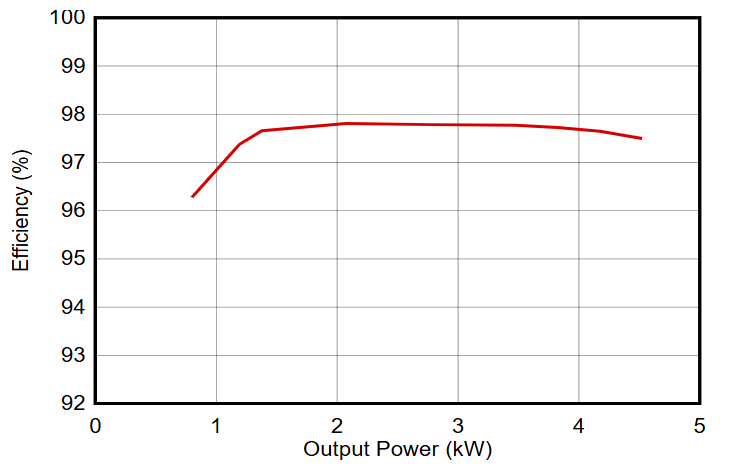

圖 4. 將光伏面板輸出的電力轉換到電網時的效率(350VDC、230VAC)。


從IGBT到GaN:10kW串式逆變器設計的關鍵要點與性能優勢解析

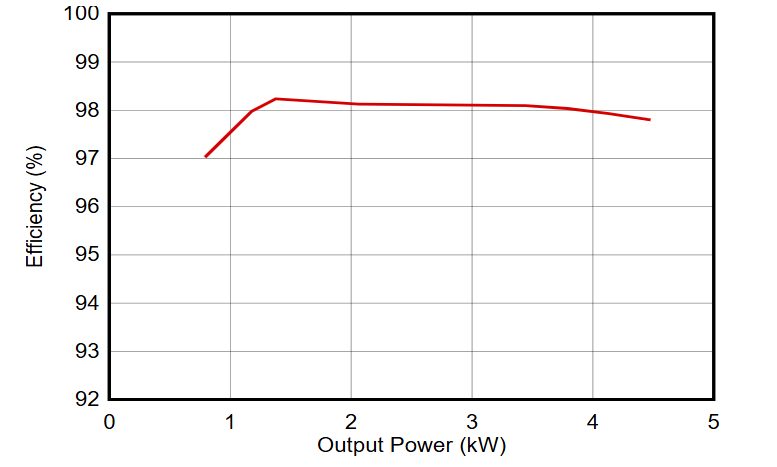

圖 5. 將電池輸出的電力轉換到電網時的效率(160VDC、230VAC)


從IGBT到GaN:10kW串式逆變器設計的關鍵要點與性能優勢解析

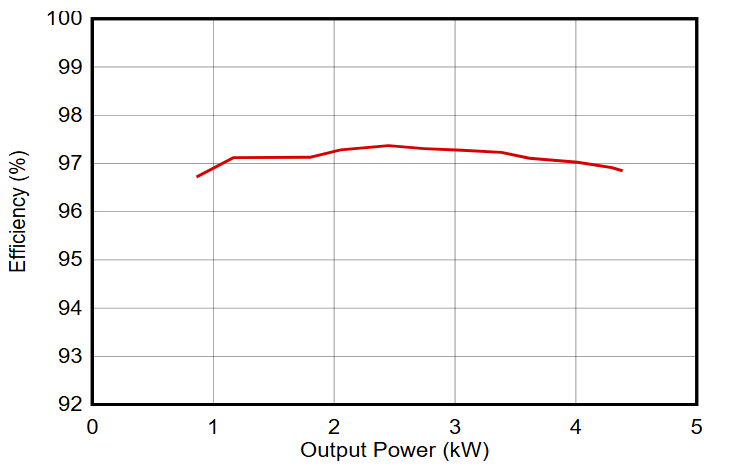

圖 6. 將光伏面板的電力轉換到電池時的效率(350VDC、160VDC)


值得關注的是,盡管開關頻率較IGBT方案提升6倍,系統整體效率仍與主流IGBT方案持平,輔以輔助控制電源后,效率依舊維持高位。最終,該設計實現2.3kW/L的功率密度,系統效率達98%,充分驗證了GaN在提升能效與縮小體積方面的顯著優勢。


結語:GaN賦能下一代儲能系統


基于TI GaN FET的10kW單相串式逆變器方案,通過高開關頻率、低損耗特性,成功突破了傳統IGBT方案在功率密度與效率間的矛盾。其集成化器件選型(如集成柵極驅動的GaN FET)、精準的電流檢測方案,為住宅太陽能儲能系統提供了高可靠、高性價比的選擇。隨著GaN技術的進一步成熟,其在高功率密度儲能領域的應用前景將更加廣闊。
