一款超低功耗LCD液晶顯示電路模塊設計
發布時間:2014-10-13 責任編輯:sherryyu
【導讀】LCD液晶顯示器是一種極低功耗的顯示器件,其工作電流小、重量輕、功耗低、壽命長,字跡清晰美觀,在便攜式儀表以及低功耗應用的較高檔儀器儀表中被廣泛采用。本文介紹一款超低功耗LCD液晶顯示電路模塊設計。
LCD顯示模塊:LCD液晶顯示器是一種極低功耗的顯示器件,其工作電流小、重量輕、功耗低、壽命長,字跡清晰美觀,在便攜式儀表以及低功耗應用的較高檔儀器儀表中被廣泛采用。 第1腳:VSS為地電源;第2腳:VDD接5V正電源; 第3腳:VL為液晶顯示器對比度調整端,接正電源時對比度最弱,接地時對比度最高,對比度過高時會產生“鬼影”,使用時可以通過一個10K的電位器調整對比度; 第4腳:RS為寄存器選擇,高電平時選擇數據寄存器,低電平時選擇指令寄存器;第5腳:R/W為讀寫信號線,高電平時進行讀操作,低電平時進行寫操作,當RS和R/W同時為低電平時可以寫入指令或顯示地址,當RS為低電平R/W為高電平時可以讀忙信號,當RS為高電平R/W為低電平時可以寫入數據; 第6腳:E端為使能端,當E端由高電平跳變?yōu)榈碗娖綍r(shí),液晶模塊執行命令; 第7-14腳:D0-D7為8位雙向數據線;第15腳:背光源正極;第16腳:背光源負極。

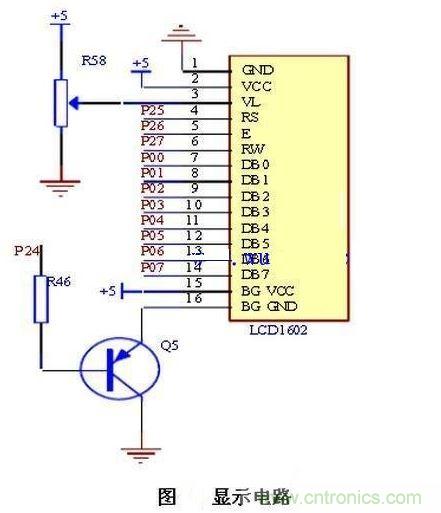

顯示電路原理分析:電路設計如圖所示。 在圖中LCD1602的DB0~DB7與單片機AT89C52的P00~P07口連接,用于顯示用戶用電信息;P25、P26、P27、分別控制LCD1602的寄存器選擇輸入端RS、讀寫控制輸入端R/W、使能信號輸入端E;通過調節R58電阻值的大小來控制液晶顯示的對比度。
