【導讀】作為電子工程師,對于二極管應該是耳熟能詳,基本工程師做夢都是二極管的也不為過,但是對于二極管的深入了解也不是很多人都知道的,本文就主要針對二極管給大家介紹下二極管的分類,有哪些用途,以及如何來判斷他的正負引腳?
二極管(Diode)是重要的電子元件,二極管的特點是只允許電流由單一方向流過。大部分二極管所具備的電流方向性我們通常稱之為“整流(RecTIfying)”功能。本文將介紹二極管的分類、用途以及二極管的正負引腳判斷。
二極管結構

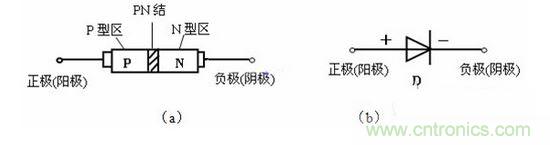

二極管由管芯、管殼和兩個電極構成。管芯就是一個PN結,在PN結的兩端各引出一個引線,并用塑料、玻璃或金屬材料作為封裝外殼,就構成了晶體二極管,如下圖所示。P區的引出的電極稱為正極或陽極,N區的引出的電極稱為負極或陰極。

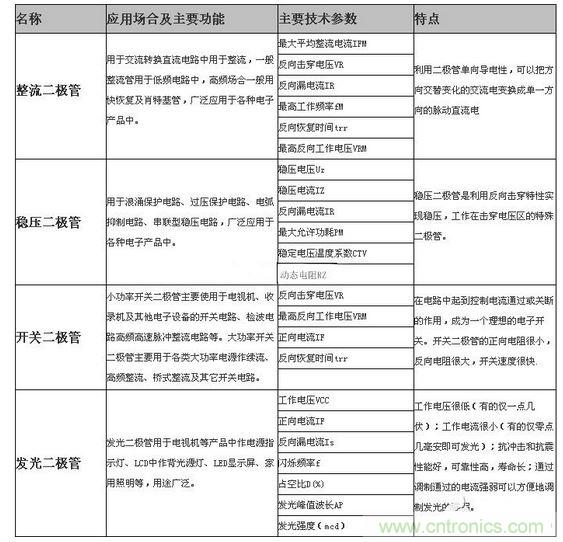

二極管的分類及應用場合

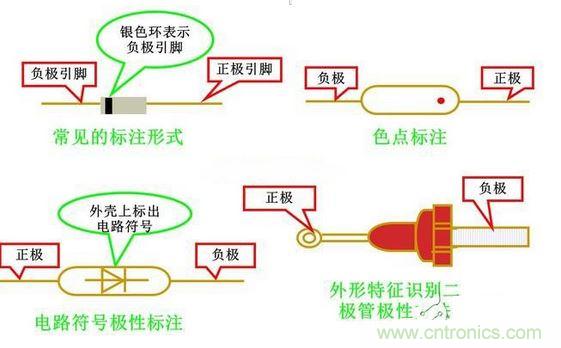

二極管正負引腳判斷法
