串?dāng)_
串?dāng)_是由于線路之間的耦合引發的信號和噪聲等的傳播,也稱為“串音干擾”。特別是“串音”在模擬通訊時代是字如其意、一目了然的表達。兩根線(也包括PCB的薄膜布線)獨立的情況下,相互間應該不會有電氣信號和噪聲等的影響,但尤其是兩根線平行的情況下,會因存在于線間的雜散(寄生)電容和互感而引發干擾。所以,串?dāng)_也可以理解為感應噪聲。

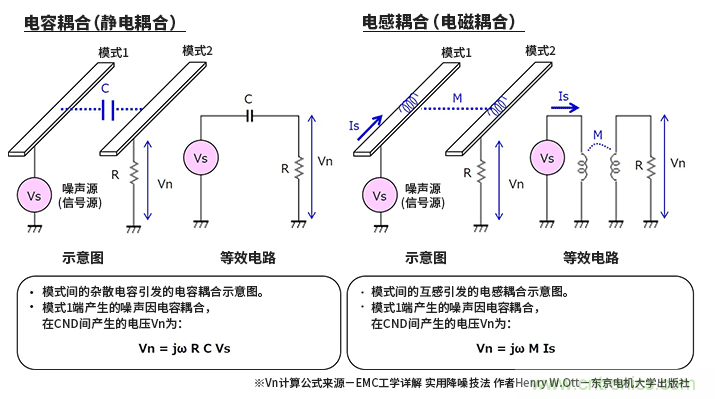

線間耦合有雜散(寄生)電容引發的電容(靜電)耦合和互感引發的電感(電磁)耦合。這些耦合現象會引發干擾。下圖為每種耦合的示意圖以及最簡化的等效電路。

上圖中用公式給出了將兩者從噪聲源的布線模式1到附近的布線模式2所產生的噪聲電壓Vn。R為電阻,C為電容,M為互感,Vs為噪聲源電壓,Is為噪聲源電流。
在這里請記住,平行的布線間會發生串?dāng)_。順便提一下,如果布線是正交結構,則雜散電容和互感都會顯著減少。
關鍵要點:
?平行的布線間會產生串?dāng)_。
?串?dāng)_的因素有雜散(寄生)電容引發的電容(靜電)耦合和互感引發的電感(電磁)耦合。
(來源:ROHM,作者:ROHM)
