【導讀】隨著U 盤體積的不斷減小、存儲容量卻不斷加大，使得U 盤的使用范圍也不斷拓展。然而U 盤所儲存的數據，現今仍大多通過計算機提取并進行處理，這也局限了U 盤的發展范圍。本文介紹一款U盤音頻播放器電路圖。
U 盤即閃存盤，是一種用閃存進行數據存儲的介質，通常使用USB 插頭。U 盤體積極小、重量輕、可熱插拔也可以重復寫入。是主要的便攜存儲模式。隨著U 盤體積的不斷減小、存儲容量卻不斷加大，使得U 盤的使用范圍也不斷拓展。然而U 盤所儲存的數據，現今仍大多通過計算機提取并進行處理，這也局限了U 盤的發展范圍。
U 盤讀寫模塊由CH375 及其外圍電路組成，其構成如圖1所示。

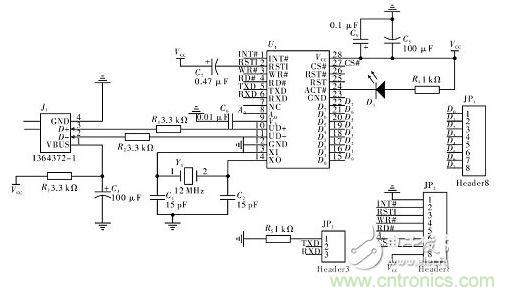

圖1 CH375 外圍硬件電路
CH375 是USB 總線通用接口芯片，支持USB 主機及從設備方式。在本地端，CH375 具有8 位數據總線和讀、寫、片選控制線以及中斷輸出，可以方便地掛接到單片機/DSP/MCU/MPU 等控制器的系統總線上。在USB 主機方式下，CH375 還提供了串行通訊方式，通過串行輸入、輸出和中斷輸出與單片機/DSP/MCU/MPU 等相連接。CH375 的USB 主機方式支持常用的USB 全速設備，外部單片機可通過CH375 按照相應的USB 協議與USB 設備通訊。CH375 還內置了處理Mass - Storage海量存儲設備的專用通訊協議的固件，外部單片機可以直接以扇區為基本單位讀寫常用的USB 存儲設備。
